Rasterização de Imagens: Do Triângulo ao Anti-Aliasing

Contexto

Este post documenta a solução do exercício de Rasterização de Imagens da disciplina Temas de Computação Visual (IMPA, verão 2026). O objetivo é implementar algoritmos de rasterização de primitivas geométricas, investigar problemas de aliasing em diferentes resoluções e implementar filtros anti-aliasing.

O Problema

O exercício propõe uma série de tarefas progressivas envolvendo rasterização:

1. Implementar teste de ponto-em-triângulo
2. Investigar efeitos de resolução na rasterização
3. Analisar problemas em fronteiras de triângulos
4. Rasterizar cenas complexas (lion_scene)
5. Criar cenas com funções implícitas
6. Implementar filtros anti-aliasing

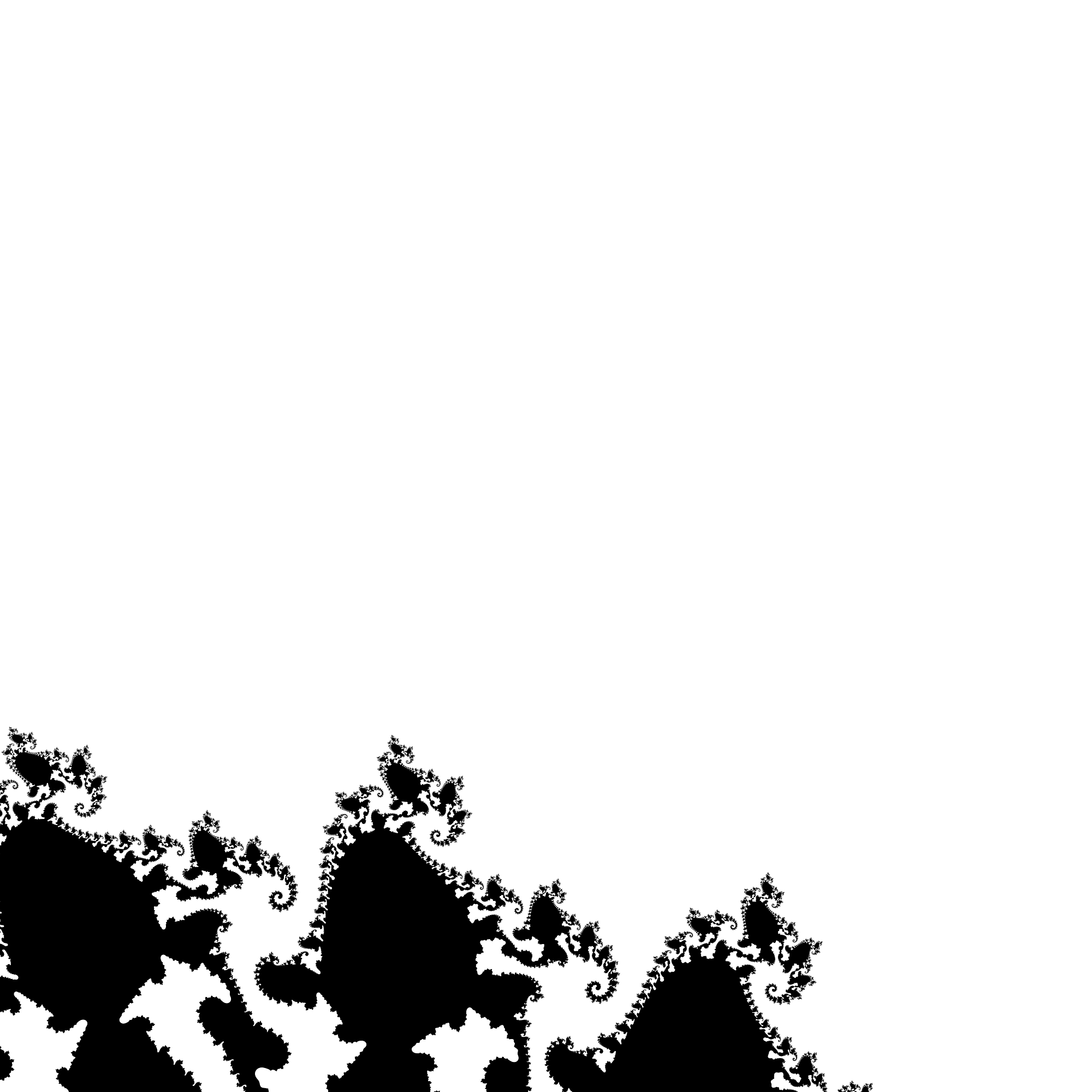

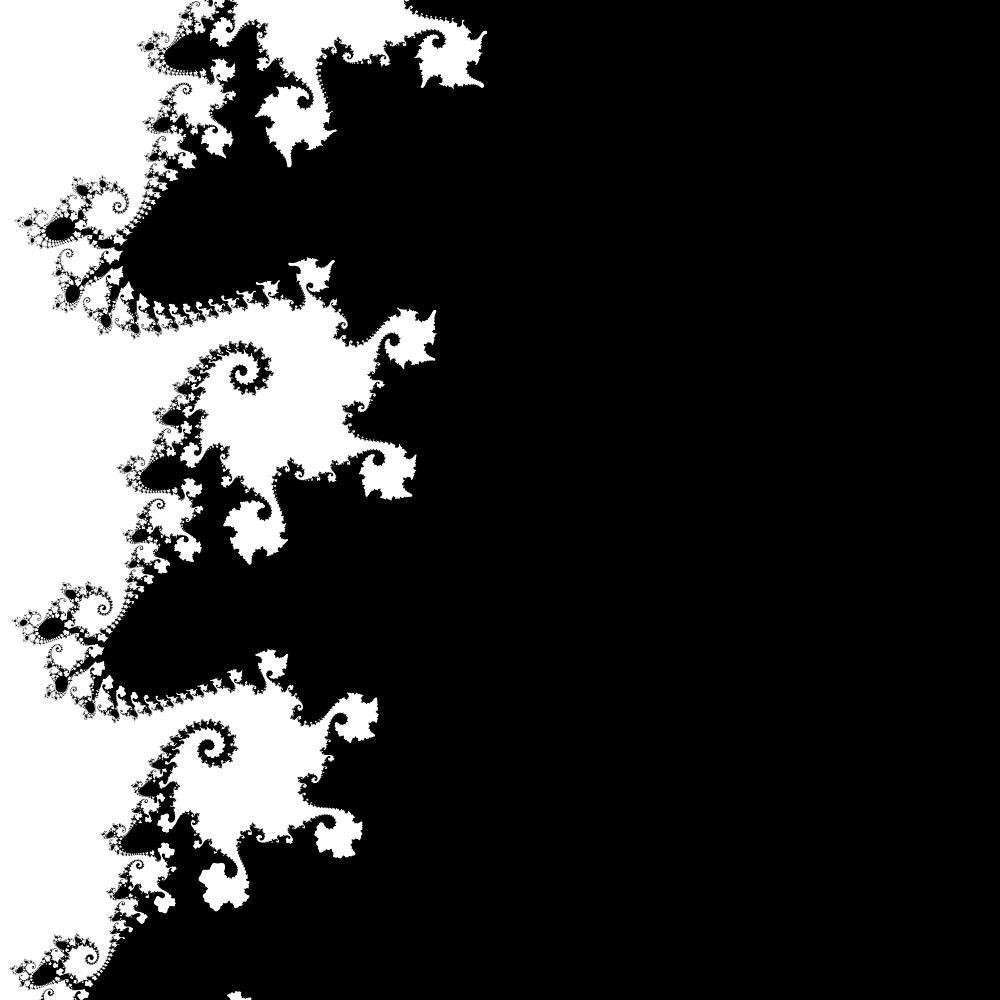

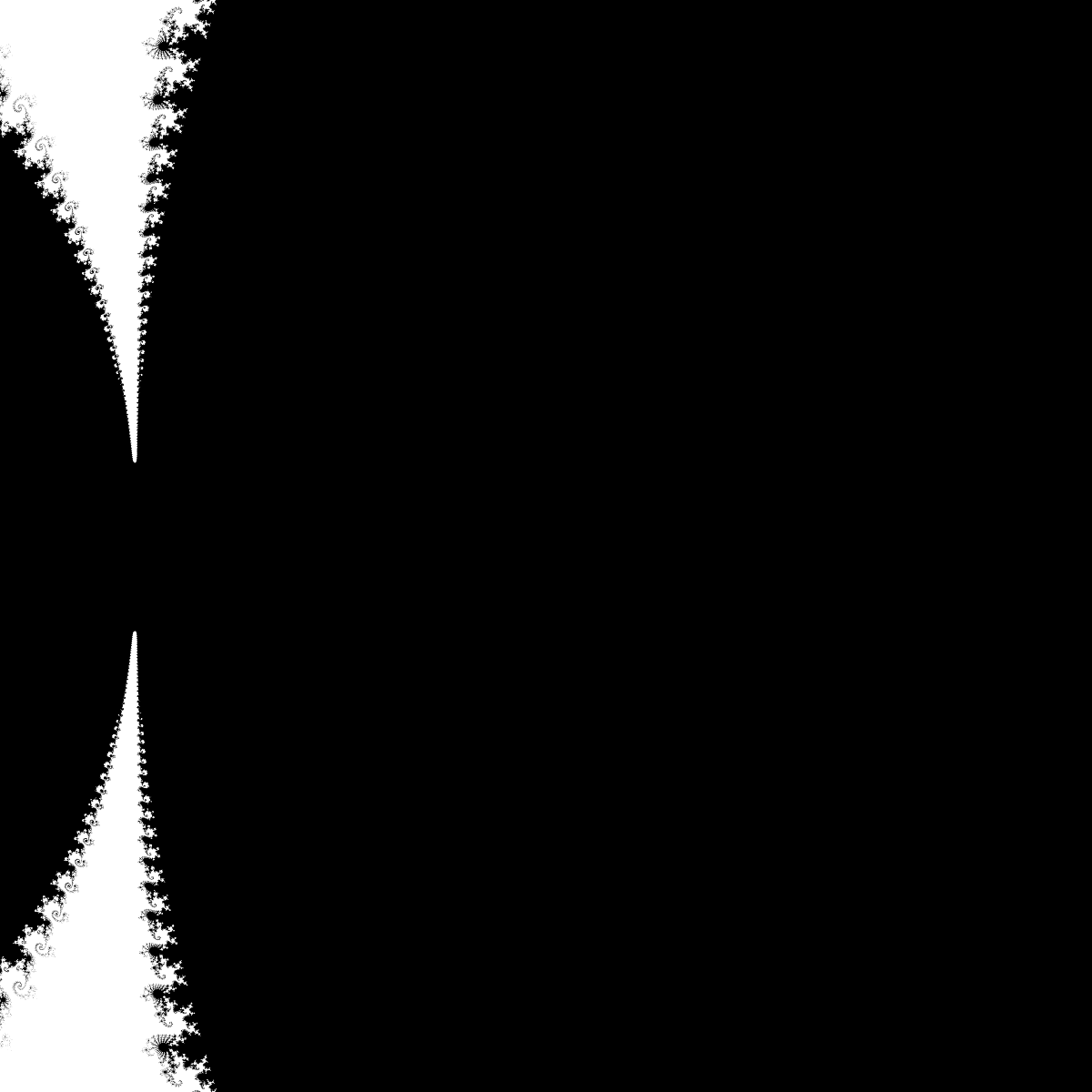

7. Desafios: rotação e fractais

Repositório do código: https://github.com/ganacim/tcv_raster_2026

Fundamento Teórico

Rasterização

Rasterização é o processo de converter descrições vetoriais de objetos geométricos (como triângulos) em uma grade discreta de pixels. Este é um dos problemas fundamentais da computação gráfica, essencial para renderização em tempo real.

Teste Ponto-em-Triângulo

Para determinar se um ponto está dentro de um triângulo, existem várias abordagens. A implementação utilizada neste exercício baseia-se no teste de orientação usando produto vetorial.

Produto Vetorial 2D

Dados três pontos $\mathbf{v_1} = (x_1, y_1)$, $\mathbf{v_2} = (x_2, y_2)$ e $\mathbf{v_3} = (x_3, y_3)$, o produto vetorial 2D (na verdade, a componente z do produto vetorial 3D) é:

\[\text{cross}(\mathbf{v_1}, \mathbf{v_2}, \mathbf{v_3}) = (x_2 - x_1)(y_3 - y_1) - (y_2 - y_1)(x_3 - x_1)\]

Este valor indica a orientação:

• Se $> 0$: $\mathbf{v_3}$ está à esquerda da aresta $\overrightarrow{\mathbf{v_1v_2}}$
• Se $< 0$: $\mathbf{v_3}$ está à direita da aresta $\overrightarrow{\mathbf{v_1v_2}}$
• Se $= 0$: $\mathbf{v_3}$ é colinear com $\mathbf{v_1}$ e $\mathbf{v_2}$

Algoritmo de Contenção

Um ponto $\mathbf{p}$ está dentro do triângulo $\triangle ABC$ se e somente se ele está do mesmo lado de todas as três arestas. Assumindo vértices ordenados no sentido anti-horário:

\[\text{inside}(\mathbf{p}) = \text{left}(A, B, \mathbf{p}) \land \text{left}(B, C, \mathbf{p}) \land \text{left}(C, A, \mathbf{p})\]

onde $\text{left}(v_1, v_2, v_3)$ retorna verdadeiro se o produto vetorial é não-negativo.

Solução Implementada

Tarefa 1.1: Implementação do Método in_out

A classe Triangle recebeu dois métodos:

Método left

Implementa o teste de orientação usando produto vetorial 2D:

def left(self, v1, v2, v3):
    """
    Testa se v3 está à esquerda da aresta direcionada v1->v2
    Retorna True se o produto vetorial >= 0
    """
    return (v2[0] - v1[0]) * (v3[1] - v1[1]) - (v2[1] - v1[1]) * (v3[0] - v1[0]) >= 0

Análise da implementação: O principal ponto de atenção aqui é o operador >= que inclui pontos na fronteira do triângulo, fato que será destacado em itens seguintes.

Método in_out

Aplica o teste de orientação para as três arestas do triângulo:

def in_out(self, point):
    """
    Determina se um ponto está dentro do triângulo
    Retorna True se o ponto está do mesmo lado de todas as três arestas
    """
    a = self.left(self.v1, self.v2, point)
    b = self.left(self.v2, self.v3, point)
    c = self.left(self.v3, self.v1, point)
    return a and b and c

Propriedades importantes:

• Complexidade temporal: $O(1)$ - apenas três produtos vetoriais
• Robusto a erros numéricos para casos típicos
• Inclusivo nas bordas (devido ao >=)

Teste com triangle_scene

Após a implementação, a cena triangle_scene foi rasterizada com sucesso:

python3 raster.py --s triangle_scene
# Rasterizing triangle_scene at 400x300...
# Output saved to output.png

Exemplo original da cena triangle_scene rasterizada.

Tarefa 1.2: Análise de Resolução

A segunda etapa do exercício consistiu em rasterizar a cena triangle_scene variando a resolução de saída. O objetivo é observar como a discretização da geometria afeta a qualidade visual da imagem final.

Executei o rasterizador com três configurações distintas de resolução, mantendo a janela de visualização fixa:

# Baixa Resolução (20x20)
python3 raster.py -s triangle_scene -r 20 20 -o triangle_low.png

# Média Resolução (200x200)
python3 raster.py -s triangle_scene -r 200 200 -o triangle_mid.png

# Alta Resolução (800x800)
python3 raster.py -s triangle_scene -r 800 800 -o triangle_high.png

Baixa resolução (20x20) - serrilhamento evidente.

Média resolução (200x200) - serrilhamento reduzido.

Alta resolução (800x800) - bordas mais suaves.

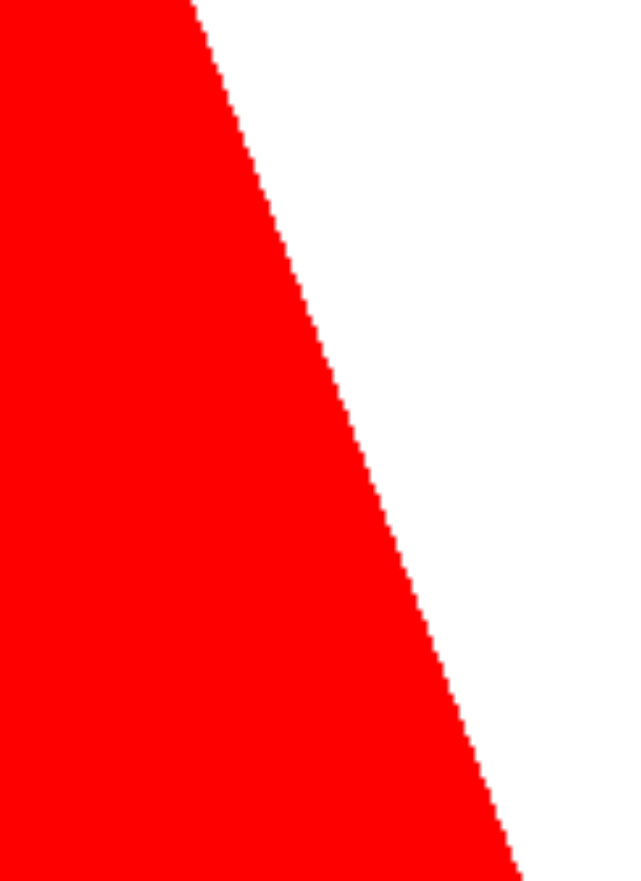

Destaque do serrilhamento persistente mesmo em alta resolução.

Análise do Fenômeno

O que observamos aqui é o fenômeno conhecido como aliasing (ou serrilhamento). Isso ocorre devido à natureza discreta do buffer de imagem em contraste com a natureza contínua da geometria vetorial.

Na imagem de baixa resolução (20x20), os “degraus” são evidentes, pois a grade de amostragem é grosseira. Ao aumentar a resolução para 800x800, os degraus diminuem de tamanho, tornando a imagem visualmente mais suave.

No entanto, matematicamente e visualmente (ao aplicar zoom), o erro persiste. Estamos tentando representar uma borda inclinada de frequência infinita (uma descontinuidade perfeita) usando uma grade de amostragem de frequência finita.

Conclusão: Aumentar a resolução apenas empurra o problema para frequências mais altas, mas não o elimina. A solução definitiva exigirá técnicas de anti-aliasing.

Tarefa 1.3: Triângulos Adjacentes

A terceira tarefa propôs um cenário clássico de teste de robustez: rasterizar dois triângulos que compartilham uma aresta comum (e dois vértices). O objetivo é verificar a consistência matemática do teste de inclusão na fronteira entre os objetos.

Criei uma cena específica onde dois triângulos compartilham a aresta vertical definida por $x=3$:

# Triângulo vermelho (esquerda)
self.add(Triangle((1.0, 1.0), (3.0, 1.0), (3.0, 3.0)), Color(1.0, 0.0, 0.0))

# Triângulo azul (direita)
self.add(Triangle((3.0, 1.0), (5.0, 1.0), (3.0, 3.0)), Color(0.0, 0.0, 1.0))

O Problema Teórico: Frestas

Em implementações ingênuas de rasterização, é comum utilizar desigualdades estritas (> 0) para o teste de orientação (função left).

Se um pixel cair exatamente sobre a aresta compartilhada, o resultado do produto vetorial (ou função de aresta) será zero.

• Para o triângulo da esquerda: 0 > 0 é Falso
• Para o triângulo da direita: 0 > 0 é Falso

Nesse cenário, nenhum dos triângulos reivindica o pixel, resultando em uma linha de pixels não pintados (frestas).

Análise da Minha Solução

Ao executar o meu rasterizador, não observei frestas. A junção entre os triângulos foi renderizada de forma contínua. Isso ocorreu porque, na minha implementação da classe Triangle em src/shapes.py, optei pelo uso do operador maior ou igual (>=):

Triângulos adjacentes compartilhando aresta - sem frestas visíveis.

Trade-off: Embora essa escolha elimine frestas, pode causar double-counting em alguns casos especiais. Uma solução robusta para produção seria implementar tie-breaking rules baseadas na orientação das arestas.

Tarefa 1.4: Triângulos Separados

A quarta tarefa explora o cenário oposto ao anterior: o que acontece quando existe um espaço vazio muito pequeno entre dois objetos, potencialmente menor que o tamanho de um pixel?

Criei uma cena de teste (separated_scene.py) contendo dois triângulos muito próximos, separados por uma distância horizontal de apenas 0.1 unidade:

# Triângulo 1 (Vermelho): termina em x=3.0
self.add(Triangle((1.0, 1.0), (3.0, 1.0), (3.0, 3.0)), Color(1.0, 0.0, 0.0))

# Triângulo 2 (Azul): começa em x=3.1 (gap de 0.1)
self.add(Triangle((3.1, 1.0), (5.1, 1.0), (3.1, 3.0)), Color(0.0, 0.0, 1.0))

Realizei testes variando a resolução para alterar o tamanho relativo do pixel em relação a esse gap de 0.1.

Resultados e Análise

O comportamento observado ilustra perfeitamente os problemas de amostragem de sinais:

Baixa Resolução (Pixel > Gap): Quando a resolução é baixa (ex: 40x30), a largura de um pixel no espaço do mundo é maior que 0.1. Desse modo, o espaço vazio desapareceu completamente em várias linhas.

Resolução 40x30 - gap invisível, triângulos parecem conectados.

Alta Resolução (Pixel < Gap): Ao aumentar a resolução (ex: 800x600), o pixel se torna significativamente menor que 0.1. Assim, o gap vertical apareceu claramente separando os dois triângulos.

Resolução 800x600 - gap visível, triângulos claramente separados.

Implicação prática: Detalhes geométricos menores que o tamanho do pixel são perdidos ou distorcidos no processo de amostragem. Este é outro aspecto do problema de aliasing.

Tarefa 1.5: Cena Complexa (Lion)

A quinta tarefa aumenta a complexidade do teste: rasterizar uma cena composta por milhares de triângulos. Diferente das formas geométricas simples anteriores, este modelo exige atenção ao sistema de coordenadas e à orientação das primitivas.

O Problema da Imagem em Branco

Ao executar o rasterizador pela primeira vez com a cena do leão, o resultado foi uma imagem completamente branca, contendo apenas a cor de fundo. O problema residia na orientação dos vértices.

O arquivo original define o leão de cabeça para baixo. O script lion_scene.py corrige isso aplicando uma reflexão no eixo Y:

y1 = -y1 + 381
y2 = -y2 + 381
y3 = -y3 + 381

O problema: Geometricamente, multiplicar um eixo por −1 inverte a quiralidade do sistema. Triângulos que eram definidos no sentido anti-horário (CCW) passaram a ficar no sentido horário (CW).

Como meu método in_out (baseado no produto vetorial) verifica se o ponto está à esquerda das arestas (esperando ordem CCW), todos os testes retornavam False para os pontos internos dos triângulos, pois as arestas estavam “do avesso”.

A solução: Inverter a ordem de declaração dos vértices ao instanciar o triângulo na cena, trocando v2 por v3:

# Antes (ordem errada após reflexão)
Triangle(v1, v2, v3)

# Depois (corrigindo a quiralidade)
Triangle(v1, v3, v2)

Ajuste de Janela e Resultados

Outro desafio foi o enquadramento. As coordenadas do leão variam aproximadamente entre (0,0) e (240,380), muito além da janela padrão (0,8). Foi necessário ajustar os parâmetros de Window (-w) para enquadrar a bounding box do modelo:

python3 raster.py -s lion_scene -r 100 160 -w 0 240 0 380 -o lion_100x160.png
python3 raster.py -s lion_scene -r 300 480 -w 0 240 0 380 -o lion_300x480.png
python3 raster.py -s lion_scene -r 600 960 -w 0 240 0 380 -o lion_600x960.png

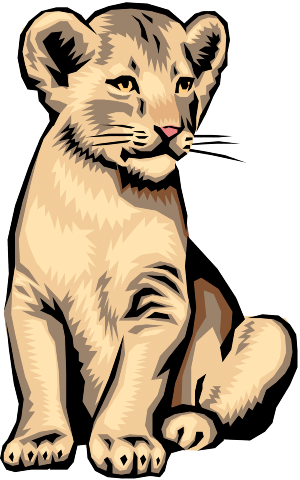

Resolução 100x160 - aliasing severo.

Resolução 300x480 - qualidade intermediária.

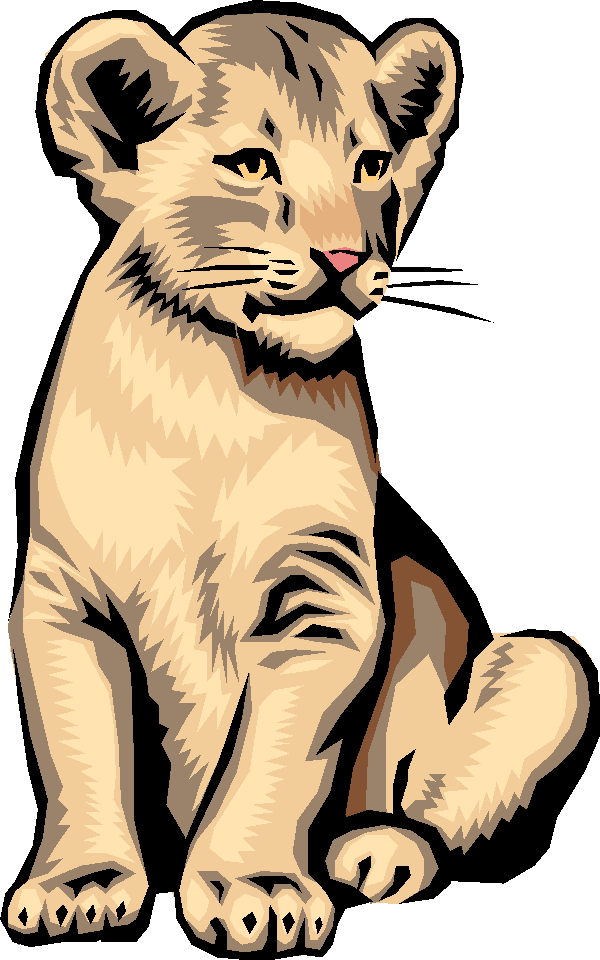

Resolução 600x960 - maior fidelidade visual.

Observação: Mesmo em alta resolução, o serrilhamento permanece visível nas bordas. A próxima etapa (anti-aliasing) será crucial para melhorar a qualidade visual.

Tarefa 2: Funções Implícitas

Após a rasterização de triângulos (primitivas definidas explicitamente por vértices), o exercício avança para uma classe de formas completamente diferente: as funções implícitas.

Diferente de um triângulo, onde parametrizamos a superfície ou definimos suas fronteiras por retas, uma forma implícita é definida por uma equação $f(x,y)$, onde o interior da forma é o conjunto de pontos que satisfazem $f(x,y) \leq 0$.

A tarefa exigia renderizar a região definida pela seguinte equação polinomial de quarto grau:

\[\begin{align} f(x, y) = &\ 0.004 + 0.110x - 0.177y - 0.174x^2 + 0.224xy - 0.303y^2 \\ &- 0.168x^3 + 0.327x^2y - 0.087xy^2 - 0.013y^3 \\ &+ 0.235x^4 - 0.667x^3y + 0.745x^2y^2 - 0.029xy^3 + 0.072y^4 \end{align}\]

Implementação

A classe ImplicitFunction implementa o método in_out avaliando a função para cada pixel:

def in_out(self, point):
    """
    Retorna True se f(x,y) <= 0
    """
    x, y = point
    result = self.evaluate(x, y)
    return result <= 0

Resultado

Região definida pela função implícita polinomial de quarto grau.

Observação: Assim como nos triângulos, o aliasing permanece evidente nas bordas curvas da forma implícita. A implementação de anti-aliasing será fundamental para suavizar essas transições.

Tarefa 3: Implementação de Anti-Aliasing

A terceira tarefa consiste em implementar filtros de anti-aliasing para suavizar o efeito de serrilhamento observado nas tarefas anteriores. O anti-aliasing funciona tomando múltiplas amostras por pixel e combinando-as com diferentes estratégias de ponderação.

Refatoração do Código Base

O código original utilizava uma abordagem de amostragem única por pixel, tomando apenas o centro do pixel:

# Código original - 1 amostra por pixel
x_coords = [xmin + (xmax - xmin) * (i + 0.5) / width for i in range(width)]
y_coords = [ymin + (ymax - ymin) * (j + 0.5) / height for j in range(height)]

for j, i in product(range(height), range(width)):
    point = (x_coords[i], y_coords[j])
    # Testa apenas 1 ponto por pixel

Para implementar anti-aliasing, foi necessário refatorar completamente o loop de rasterização para suportar:

1. Múltiplas amostras por pixel (grid NxN)
2. Diferentes estratégias de posicionamento das amostras
3. Ponderação variável das amostras

Novos Parâmetros de Linha de Comando

Adicionei dois parâmetros ao script raster.py:

-n, --samples    # Número de amostras por dimensão (ex: 3 = 3x3 = 9 amostras/pixel)
-f, --filter     # Tipo de filtro: box, jitter, random, hat, gaussian

Exemplos de uso:

# Box filter com 4x4 amostras
python3 raster.py -s triangle_scene -n 4 -f box -o triangle_box_4x4.png

# Gaussian filter com 5x5 amostras
python3 raster.py -s lion_scene -n 5 -f gaussian -o lion_gaussian_5x5.png

# Random sampling com 64 amostras
python3 raster.py -s implicit_scene -n 8 -f random -o implicit_random_64.png

Algoritmos Implementados

1. Box Filter (Uniform Sampling)

O filtro mais simples. Divide o pixel em uma grade regular NxN e toma amostras no centro de cada sub-região, atribuindo peso uniforme (1.0) a todas.

if args.filter == 'box':
    step = 1.0 / args.samples
    for sy in range(args.samples):
        for sx in range(args.samples):
            # Centro da célula do grid
            offset_x = (sx + 0.5) * step
            offset_y = (sy + 0.5) * step
            weight = 1.0  # Peso uniforme

            sample_x = px_base + offset_x * pixel_w
            sample_y = py_base + offset_y * pixel_h
            # ... teste de colisão ...

Propriedades:

• Simples e determinístico
• Bom para texturas e padrões regulares
• Pode criar padrões de moiré em bordas diagonais

Complexidade: $O(N^2)$ amostras por pixel

2. Jitter Filter (Stratified Sampling)

Similar ao box, mas adiciona perturbação aleatória dentro de cada sub-célula do grid. Mantém peso uniforme mas quebra a regularidade do padrão de amostragem.

elif args.filter == 'jitter':
    step = 1.0 / args.samples
    for sy in range(args.samples):
        for sx in range(args.samples):
            # Posição aleatória dentro da célula
            offset_x = (sx + random.random()) * step
            offset_y = (sy + random.random()) * step
            weight = 1.0  # Peso uniforme

Propriedades:

• Quebra padrões regulares (reduz moiré)
• Mantém distribuição estratificada (melhor cobertura que random puro)
• Bom compromisso qualidade/custo

Complexidade: $O(N^2)$ amostras por pixel

3. Random Filter (Pure Random Sampling)

Posiciona amostras de forma completamente aleatória dentro do pixel, sem estrutura de grid. Implementado como loop linear para $N^2$ iterações.

elif args.filter == 'random':
    num_iterations = args.samples * args.samples
    for _ in range(num_iterations):
        # Posição completamente aleatória no pixel
        offset_x = random.random()
        offset_y = random.random()
        weight = 1.0

Propriedades:

• Elimina completamente padrões de aliasing
• Converge para solução correta com muitas amostras (Monte Carlo)
• Requer mais amostras que stratified para mesma qualidade
• Resultado varia entre execuções

Complexidade: $O(N^2)$ amostras por pixel

4. Hat Filter (Triangular/Tent Filter)

Também conhecido como tent filter ou bilinear filter. Usa grid estratificado (jitter) mas pondera as amostras por sua distância ao centro do pixel usando uma função linear (cone).

elif args.filter == 'hat':
    # Grid com jitter
    offset_x = (sx + random.random()) * step
    offset_y = (sy + random.random()) * step

    # Peso baseado na distância ao centro (0.5, 0.5)
    dx = offset_x - 0.5
    dy = offset_y - 0.5
    dist = math.sqrt(dx*dx + dy*dy)

    # Cone: 1.0 no centro, 0.0 na borda (raio=0.5)
    weight = max(0.0, 1.0 - dist * 2.0)

Função de peso:

\[w(d) = \max(0, 1 - 2d)\]

onde $d$ é a distância euclidiana ao centro do pixel.

Propriedades:

• Suavização mais natural que box
• Prioriza informação próxima ao centro
• Pode causar leve desfoque

Complexidade: $O(N^2)$ amostras + cálculo de distância por amostra

5. Gaussian Filter

O filtro de mais alta qualidade. Usa grid estratificado e pondera as amostras por uma distribuição gaussiana centrada no pixel.

elif args.filter == 'gaussian':
    offset_x = (sx + random.random()) * step
    offset_y = (sy + random.random()) * step

    # Peso gaussiano
    dx = offset_x - 0.5
    dy = offset_y - 0.5
    dist_sq = dx*dx + dy*dy

    sigma = 0.35  # Controla a largura da gaussiana
    weight = math.exp(-dist_sq / (2 * sigma * sigma))

Função de peso:

\[w(x,y) = e^{-\frac{(x-0.5)^2 + (y-0.5)^2}{2\sigma^2}}\]

com $\sigma = 0.35$ (escolha empírica para equilíbrio entre suavidade e nitidez).

Propriedades:

• Melhor qualidade visual (transição mais suave)
• Fundamentação matemática (teoria de sinais)
• Usado em produção (ray tracing, motion blur)
• Custo computacional ligeiramente maior (exponencial)

Complexidade: $O(N^2)$ amostras + cálculo de exponencial por amostra

Estrutura do Loop de Rasterização

O código refatorado segue esta estrutura para cada pixel:

for j in range(height):
    for i in range(width):
        accumulated_color = np.array([0.0, 0.0, 0.0])
        total_weight = 0.0

        # Para cada amostra no pixel
        for sample in generate_samples(args.filter, args.samples):
            # 1. Calcular posição da amostra
            sample_x, sample_y = compute_sample_position(...)

            # 2. Calcular peso da amostra
            weight = compute_weight(args.filter, sample_position)

            # 3. Teste de colisão (reversed scene list para early exit)
            hit_color = test_scene_collision(sample_x, sample_y)

            # 4. Acumular cor ponderada
            accumulated_color += hit_color * weight
            total_weight += weight

        # 5. Normalização pelo total de pesos
        final_color = accumulated_color / total_weight
        image_data[j, i] = (final_color * 255).astype(np.uint8)

Otimização importante: A lista de objetos da cena é invertida antes do loop para permitir early exit no teste de colisão (objetos da frente para trás).

Resultados Comparativos

Cena: Triangle Scene (800x800)

Cena triangle_scene sem anti-aliasing

Cena triangle_scene com filtro Gaussiano.

Cena: Lion (600x960)

A cena do leão, com suas milhares de bordas de triângulos, é um teste excelente para avaliar a eficácia do anti-aliasing:

Sem anti-aliasing (1x1) - aliasing severo nas bordas.

Gaussian filter 4x4 - bordas suavizadas.

Gaussian filter 8x8 - qualidade próxima ao ideal.

Desafios

Desafio 1: Rotação de Cenas

O primeiro desafio consiste em rasterizar cenas onde o conteúdo está rotacionado em torno de um ponto central. Este problema é comum em aplicações gráficas e exige o uso de transformações geométricas.

Abordagem: Wrapper de Transformação

Em vez de modificar cada primitiva individual para suportar rotação, implementei uma solução usando o padrão Decorator: a classe RotatedShape que encapsula qualquer forma e aplica uma transformação de rotação inversa aos pontos de teste.

Matemática da Rotação

Para testar se um ponto $\mathbf{p} = (x, y)$ está dentro de uma forma rotacionada por um ângulo $\theta$ em torno de um centro $\mathbf{c} = (c_x, c_y)$, precisamos aplicar a transformação inversa ao ponto antes de testá-lo contra a forma original.

Passos da transformação:

1. Transladar para o sistema de coordenadas local (centro na origem):

\[\mathbf{t} = \mathbf{p} - \mathbf{c} = (x - c_x, y - c_y)\]

1. Rotacionar no sentido inverso ($-\theta$):

\[\begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} \cos\theta & \sin\theta \\ -\sin\theta & \cos\theta \end{bmatrix} \begin{bmatrix} t_x \\ t_y \end{bmatrix}\]

Expandindo:

\[\begin{align} x' &= t_x \cos\theta + t_y \sin\theta \\ y' &= -t_x \sin\theta + t_y \cos\theta \end{align}\]

1. Transladar de volta ao sistema original:

\[\mathbf{p'} = (x' + c_x, y' + c_y)\]

Intuição: Em vez de rotacionar a forma no sentido horário, rotacionamos o ponto de teste no sentido anti-horário e testamos contra a forma original. É matematicamente equivalente mas muito mais simples de implementar.

Implementação da Classe RotatedShape

class RotatedShape(Shape):
    def __init__(self, shape, angle_degrees, center=(0,0)):
        super().__init__("rotated_shape")
        self.shape = shape
        self.angle = math.radians(angle_degrees)
        self.center = center

        # Pré-calcula seno e cosseno da rotação INVERSA
        # cos(-θ) = cos(θ)
        # sin(-θ) = -sin(θ)
        self.c = math.cos(self.angle)
        self.s = math.sin(self.angle)

    def in_out(self, point):
        # 1. Transladar para sistema local
        tx = point[0] - self.center[0]
        ty = point[1] - self.center[1]

        # 2. Aplicar rotação inversa
        rx = tx * self.c + ty * self.s
        ry = -tx * self.s + ty * self.c

        # 3. Transladar de volta
        final_x = rx + self.center[0]
        final_y = ry + self.center[1]

        # 4. Testar contra forma original
        return self.shape.in_out((final_x, final_y))

Otimização importante: Os valores de seno e cosseno são pré-calculados no construtor, evitando chamadas repetidas a funções trigonométricas no loop de rasterização.

Cena de Teste: Função Implícita Rotacionada

Criei uma cena (rotacao.py) que demonstra a rotação aplicada à função implícita do exercício anterior:

class Scene(BaseScene):
    def __init__(self):
        super().__init__("Rotated Scene")
        self.background = Color(1, 1, 1)

        # Forma original
        original_shape = ImplicitFunction(my_function)

        # Adiciona forma original (azul claro) para referência
        self.add(original_shape, Color(0.8, 0.8, 1.0))

        # Adiciona cópia rotacionada em 45° (azul escuro)
        rotated_45 = RotatedShape(original_shape, 45, center=(0,0))
        self.add(rotated_45, Color(0.0, 0.0, 0.5))

Esta cena renderiza duas versões da mesma forma implícita:

• Azul claro: forma original (sem rotação)
• Azul escuro: forma rotacionada 45° no sentido anti-horário

Resultados

Função implícita original (azul claro) e rotacionada 45° (azul escuro).

Vantagens da Abordagem

1. Generalidade: Funciona com qualquer primitiva (triângulos, círculos, funções implícitas, Mandelbrot)
2. Composição: Pode-se rotacionar formas já rotacionadas (rotações compostas)
3. Eficiência: Apenas 4 multiplicações + 4 somas por ponto testado
4. Simplicidade: Não modifica as classes de primitivas existentes

Complexidade

Temporal: $O(1)$ overhead por teste in_out

• 4 multiplicações (para rotação)
• 4 adições (translações)
• 1 chamada ao in_out da forma original

Espacial: $O(1)$ - apenas armazena ângulo, centro e referência à forma

Exemplo de transformação completa:

class TransformedShape(Shape):
    def __init__(self, shape, matrix):
        self.shape = shape
        self.inv_matrix = inverse(matrix)  # Pré-calcula inversa

    def in_out(self, point):
        transformed = self.inv_matrix @ point
        return self.shape.in_out(transformed)

Desafio 2: Conjunto de Mandelbrot

O segundo desafio consiste em visualizar o Conjunto de Mandelbrot, um dos fractais mais famosos da matemática, definido no plano complexo.

Definição Matemática

O conjunto de Mandelbrot $\mathcal{M}$ é o conjunto de números complexos $c$ para os quais a sequência recursiva:

\[\begin{align} z_0 &= 0 \\ z_{n+1} &= z_n^2 + c \end{align}\]

permanece limitada (não diverge para infinito).

Critério de escape: Se em algum momento $\vert z_n \vert > 2$, sabemos que a sequência divergirá. Como $\vert z \vert^2 = \text{real}^2 + \text{imag}^2$, testamos se $\vert z \vert^2 > 4$.

Implementação da Classe Mandelbrot

class Mandelbrot(Shape):
    def __init__(self, max_iter=100):
        super().__init__("mandelbrot")
        self.max_iter = max_iter

    def in_out(self, point):
        # Mapeia o pixel (x, y) para o plano complexo c
        c = complex(point[0], point[1])
        z = 0j

        for _ in range(self.max_iter):
            # Equação fundamental: z = z² + c
            z = z * z + c

            # Teste de escape: |z|² > 4
            if (z.real * z.real + z.imag * z.imag) > 4:
                return False  # Escapou → fora do conjunto

        # Não escapou após max_iter → dentro do conjunto
        return True

Parâmetro max_iter: Controla a precisão da aproximação. Valores maiores revelam mais detalhes nas fronteiras, mas custam mais computacionalmente.

• max_iter = 50: Visualização básica, rápida
• max_iter = 100: Boa qualidade geral (escolha padrão)
• max_iter = 256: Alta qualidade, revela detalhes finos
• max_iter = 1000: Zoom extremo em regiões complexas

Cena de Teste

A cena mandelbrot.py implementa uma visualização clássica em preto e branco:

from src.base import BaseScene, Color
from src.shapes import Mandelbrot

class Scene(BaseScene):
    def __init__(self):
        super().__init__("Mandelbrot Set")
        self.background = Color(1, 1, 1)  # Fundo branco

        # Conjunto de Mandelbrot (preto)
        # max_iter=100 é suficiente para uma boa visualização básica
        self.add(Mandelbrot(max_iter=100), Color(0.0, 0.0, 0.0))

Escolha de cores: Preto para pontos dentro do conjunto (não escapam), branco para pontos fora (escapam). Esta é a visualização clássica que destaca a estrutura característica do conjunto.

Janelas de Visualização

O conjunto de Mandelbrot está centrado aproximadamente em $(-0.5, 0)$ no plano complexo. Para visualizá-lo, precisamos escolher janelas apropriadas:

Visão completa (overview):

python3 raster.py -s mandelbrot -w -2.5 1.0 -1.25 1.25 -r 1400 1000 -o mandelbrot_full.png

• Janela: Real $\in [-2.5, 1.0]$, Imaginário $\in [-1.25, 1.25]$
• Mostra toda a estrutura principal: corpo central, “cabeça”, antenas

Zoom moderado (região interessante):

python3 raster.py -s mandelbrot -w -0.8 -0.4 -0.2 0.2 -r 1200 1200 -n 4 -f gaussian -o mandelbrot_mid.png

• Foca na região próxima ao “pescoço” do Mandelbrot
• Revela mini-Mandelbrots e estruturas espirais

Zoom na região “Seahorse Valley”:

python3 raster.py -s mandelbrot -w -0.75 -0.73 0.1 0.12 -r 1000 1000 -n 8 -f gaussian -o mandelbrot_seahorse.png

• Uma das regiões mais icônicas do conjunto
• Estruturas que lembram cavalos-marinhos

Zoom extremo (auto-similaridade):

python3 raster.py -s mandelbrot -w -0.7436 -0.7426 0.1318 0.1328 -r 2000 2000 -n 8 -f gaussian -o mandelbrot_zoom.png

• Demonstra a propriedade fractal de auto-similaridade infinita
• Requer max_iter maior (256 ou mais) para detalhes precisos

Resultados

Visão completa do conjunto de Mandelbrot (janela: -2.5 a 1.0, -1.25 a 1.25) com max_iter=100.

Zoom na região central - estruturas fractais começam a aparecer.

Zoom na região “Seahorse Valley” - estruturas fractais auto-similares detalhadas.

Zoom extremo demonstrando auto-similaridade infinita - mini-Mandelbrots aparecem.

A Importância do Anti-Aliasing em Fractais

O conjunto de Mandelbrot tem detalhes infinitos em todas as escalas, o que torna o anti-aliasing absolutamente crítico para renderização de qualidade:

Sem anti-aliasing (1x1):

• Aliasing severo nas fronteiras irregulares
• Perda completa de detalhes finos (filamentos, antenas)
• Artefatos de “escada” evidentes
• Estruturas finas desaparecem completamente

Com Gaussian 4x4:

• Fronteiras suavizadas
• Detalhes finos começam a aparecer
• Transição mais natural entre interior/exterior

Com Gaussian 8x8:

• Fronteiras suaves e precisas
• Detalhes finos preservados (filamentos visíveis)
• Transição gradual e matematicamente correta
• Estruturas complexas renderizadas fielmente

Análise de Performance

Complexidade por pixel:

\[T_{\text{pixel}} = O(N^2 \cdot I_{\text{avg}})\]

onde:

• $N^2$ é o número de amostras de anti-aliasing (ex: 64 para 8x8)
• $I_{\text{avg}}$ é o número médio de iterações até escape

Observação importante sobre $I_{\text{avg}}$:

• Pontos dentro do conjunto: sempre max_iter iterações (pior caso)
• Pontos fora próximos à fronteira: $\sim$ 20-50 iterações
• Pontos fora longe da fronteira: < 10 iterações (escapam rápido)

Distribuição típica (para janela completa):

• ~20% dos pixels estão dentro (custo alto)
• ~30% estão na fronteira (custo médio-alto)
• ~50% estão longe (custo baixo)

---
